Jak obliczyć nośność stropu drewnianego krok po kroku?

• Obliczanie nośności stropu drewnianego wymaga znajomości rozpiętości, przekroju, gatunku drewna i rozstawu belek.
• Stan techniczny stropu ma wpływ na jego bezpieczeństwo oraz dopuszczalne obciążenie – regularna kontrola ugięcia, pęknięć i deformacji jest kluczowa.
• Obciążenia użytkowe i stałe powinny być zebrane przed wykonaniem obliczeń – zestawienie poszczególnych warstw podłogi pozwala oszacować całkowite obciążenie.
• Specjalistyczne kalkulatory i tablice rozpiętości są bardzo pomocne przy szybkim określeniu nośności na podstawie posiadanych parametrów belki.
• Aby uzyskać pełny wynik, warto rozważyć konsultację z konstruktorem lub wykorzystać kalkulator online dedykowany do drewna.

Jak obliczyć nośność stropu drewnianego?

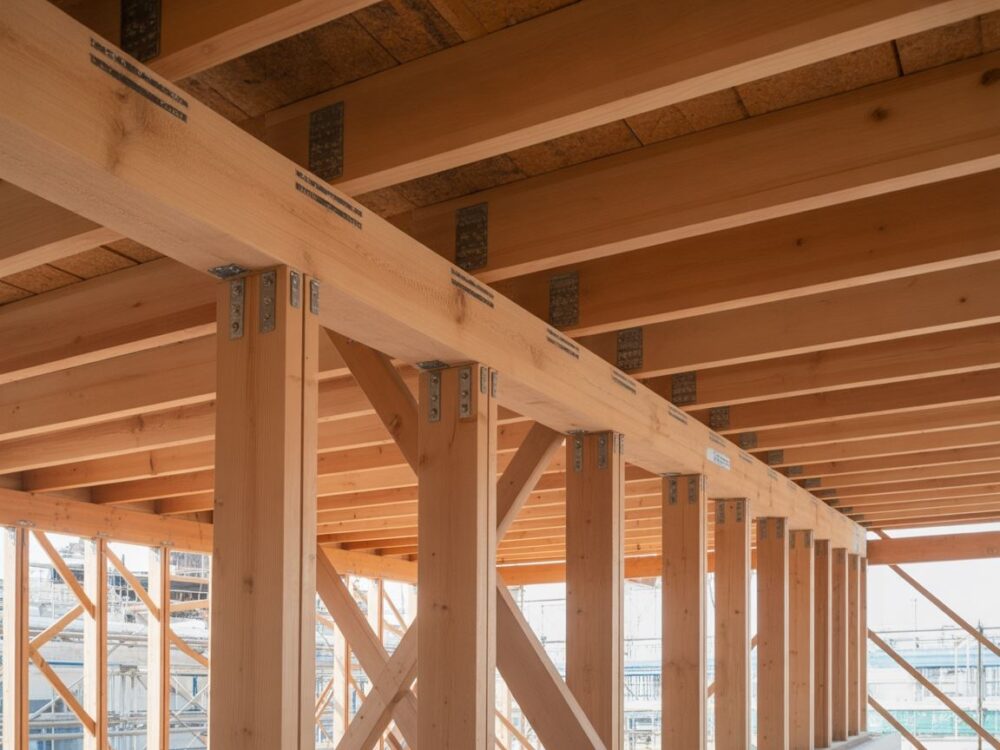

Strop drewniany to klasyczne rozwiązanie stosowane w domach jednorodzinnych i budynkach użytkowych. Jego wytrzymałość zależy od kilku podstawowych czynników. Po pierwsze, kluczowe informacje to przekrój i długość belek oraz rozstaw między nimi. Im większy przekrój belki i krótsza rozpiętość, tym większa jest nośność. Ważny jest także gatunek drewna – drewno sosnowe, dębowe czy świerkowe mają odmienne parametry wytrzymałościowe.

Jeżeli zastanawiasz się, czy twój strop wytrzyma dodatkowe obciążenia, zwróć uwagę na warstwy podłogi i rodzaj pokrycia. Jeśli planujesz montaż ciężkich mebli, sprzętu czy wannę – sprawdź dokładnie wytrzymałość belek, korzystając np. z kalkulatora nośności lub konsultując się z ekspertem. Praktycznym sposobem, poza obliczeniami, jest obserwacja: czy na stropie pojawiły się widoczne ugięcia, pęknięcia lub trzaski?

Na co zwrócić uwagę podczas obliczania nośności?

Każdy strop powinien być oceniany indywidualnie. Podczas rozpatrywania wytrzymałości konstrukcji musisz wyliczyć sumaryczne obciążenia stałe (np. podłoga, warstwy wykończeniowe, belki) oraz zmienne, czyli użytkowe (ruch ludzi, sprzęt RTV, meble).

To wszystko zsumujesz przyjmując normy budowlane np. dla pomieszczeń mieszkalnych, a odpowiednie wzory – a nawet darmowe kalkulatory online – uproszczą cały proces. Pamiętaj o tym, że zbyt optymistyczne założenia mogą zagrozić bezpieczeństwu użytkowników.

Typowe błędy i wskazówki praktyczne

Najczęstszym problemem jest pomijanie stanu technicznego drewna. Stare belki mogą mieć wytrzymałość znacznie niższą niż nowe, szczególnie jeśli drewno było narażone na wilgoć lub szkodniki. Przed obliczeniami sprawdź, czy belki nie są popękane, spróchniałe lub zdeformowane. Odradzam zgadywanie – opłaca się skorzystać z profesjonalnych narzędzi lub porady eksperta.

• Jakie dane potrzebuję? Rozstaw, przekrój, długość belek, gatunek drewna, warstwy podłogi oraz planowane obciążenia użytkowe.
• Jaki kalkulator wybrać? Wybierz kalkulator dedykowany do stropów drewnianych – wpisz parametry i uzyskaj wynik w kilogramach na metr lub psf.
• Jak określić gatunek drewna? Sprawdź stemple na belkach, oceń kolor i strukturę lub poproś fachowca o ocenę.
• Czy mogę wykonać samodzielnie obliczenia? Tak, ale zawsze dla bezpieczeństwa skonsultuj je z konstruktorem lub użyj profesjonalnych narzędzi.
• Co zrobić gdy strop się ugina? Dalsza eksploatacja stropu wymaga konsultacji z ekspertem – możliwe, że konieczna będzie wymiana lub wzmocnienie konstrukcji.
• Jakie są typowe błędy? Ignorowanie stanu drewna, nieuwzględnianie wszystkich warstw podłogi, zbyt optymistyczne założenie obciążeń.

ŹRÓDŁO:

• https://www.diagnostykakonstrukcji.pl/post/jak-sprawdzic-nosnosc-stropu
• https://calcok.com/pl/budowa-i-naprawa/46.php
• https://www.mclean-company.com/calculating-floor-load-capacity-for-your-business/

Jak ocenić parametry wyjściowe stropu drewnianego: przekroje belek, rozpiętość, rozstaw i klasy drewna?

Na początku każdej analizy nośności stropu drewnianego musisz zebrać podstawowe dane, które będą fundamentem wszystkich dalszych obliczeń. Przekroje belek, ich rozpiętość oraz rozstaw to kluczowe parametry geometryczne, które bezpośrednio wpływają na to, jak duże obciążenie strop będzie w stanie przenieść. Bez precyzyjnego poznania tych wartości dalsze wyliczenia mogą mijać się z celem. Nie wystarczy znać tylko wymiarów – trzeba także zwrócić uwagę na jakość drewna i jego klasę wytrzymałościową.

Przekrój belki to nic innego jak jej szerokość i wysokość, a te dwa wymiary mają kolosalne znaczenie dla wytrzymałości. Zdarza się, że strop ma belki o różnych przekrojach – wtedy warto rozważyć, które z nich niosą główne obciążenie i skupić się na ich ocenie. Bardzo ważne jest, byś mierzył te przekroje dokładnie, najlepiej z kilku punktów, bo drewno może się lekko deformować. Poza tym pamiętaj, że wyższe belki niosą obciążenie lepiej niż szersze na tej samej szerokości, więc zwróć uwagę na proporcje boków.

Znaczenie rozpiętości i rozstawu belek dla nośności

Rozpiętość to odległość między podporami, czyli często między ścianami lub innymi elementami konstrukcyjnymi. Im dłuższa rozpiętość, tym większe ugięcia i zmniejszona nośność stropu. W praktyce oznacza to, że belka o tym samym przekroju, ale rozpiętości 4 metrów będzie miała mniejszą nośność niż ta na 2 metry. Dlatego zwróć uwagę nie tylko na to, jak długi jest strop, ale czy nie występują tam podpory pośrednie albo czy rozstaw belek pozwala na równomierne przeniesienie obciążeń.

Rozstaw belek określa odległość między osiami kolejnych elementów nośnych. Często wynosi 40, 60 czy nawet 80 cm. Mniejszy rozstaw poprawia nośność, bo obciążenie rozkłada się na większą liczbę belek. Ale nadmierne zagęszczenie belek zwiększa koszty i masę konstrukcji – stąd konieczność znalezienia złotego środka. Przy ocenie rozstawu warto zejść „na plac budowy” i rzeczywiście zmierzyć tę odległość, bo projekt i rzeczywistość mogą się różnić.

Klasa drewna – co mówi o wytrzymałości i trwałości belek?

Typ drewna i jego klasy wytrzymałościowe to kolejny, decydujący element układanki. Z liter typu C18 czy C24 możesz wyczytać m.in. nośność, moduł sprężystości i odporność na uszkodzenia. C24 to drewno wysokiej klasy, które dobrze radzi sobie z obciążeniami w typowych konstrukcjach stropowych, natomiast C18 już działa w granicach niższej wytrzymałości i trzeba to uwzględnić przy obliczeniach.

Jak ocenić klasę w praktyce? Zwróć uwagę na:

• Wygląd drewna – czy są zdrowe, bez pęknięć oraz widocznych śladów łuszczenia się lub grzybów
• Stemple i oznaczenia producenta – często z tyłu belek znajdziesz klasę wytrzymałości
• Opinie fachowców – czasem niezbędne jest zlecenie badania wytrzymałości lub ocenę eksperta

Warto pamiętać, że starzejące się drewno może tracić swoje parametry, dlatego jeśli strop jest już od wielu lat w użyciu, dokładna ocena stanu drewna jest obowiązkowa.

Kontrola i praktyczne wskazówki podczas oceny

Zanim zaczniesz liczyć nośności, koniecznie sprawdź stan materiału. Czasem najważniejszy parametr to właśnie czy drewno nie jest uszkodzone, spróchniałe lub nadmiernie wygięte. Nawet najlepsze przekroje i gatunki nie dadzą bezpieczeństwa, jeśli belki są w złym stanie. Zrób dokładny przegląd – dotknij, obejrzyj pod światło, sprawdź, czy konstrukcja „nie skrzypi” i nie ma widocznych ubytków.

Wyciągając wnioski z tych obserwacji, poprawnie zmierzonych wymiarów i zidentyfikowanej klasy drewna, jesteś gotowy do kolejnego kroku – czyli wyliczenia faktycznej nośności stropu. A to właśnie od tej rzetelnej oceny parametrów wyjściowych zależy, czy Twój strop będzie bezpieczny i posłuży bezproblemowo przez długie lata.

Obciążenia stałe i użytkowe: jak policzyć ciężar warstw i przyjąć właściwą kategorię użytkowania?

Obliczanie nośności stropu drewnianego zaczyna się od dokładnego określenia obciążeń, które będą na niego działać. W praktyce dzielimy je na dwie główne grupy: obciążenia stałe (ciągłe) oraz obciążenia użytkowe (zmienne). To właśnie ich suma decyduje, czy konstrukcja poradzi sobie z codziennym użytkowaniem i planowanym ciężarem. Zastanawiałeś się kiedyś, jak dokładnie oszacować ciężar poszczególnych warstw podłogi i jak wybrać odpowiednią kategorię obciążenia dla pomieszczenia? To nie jest tak skomplikowane, jak się wydaje – wystarczy dobrze poznać podstawowe zasady.

Obciążenia stałe to suma wszystkich elementów konstrukcyjnych i wykończeniowych, które na stałe spoczywają na stropie. Zalicza się do nich między innymi: ciężar belek, warstw izolacji, posadzek, zapraw, paneli czy wykładzin. Aby policzyć ich ciężar, warto posłużyć się znanymi wartościami gęstości materiałów i grubościami poszczególnych warstw. Przykładowo, typowa podłoga drewniana z płytą OSB i panelami może ważyć około 100-150 kg/m². Nie zapominaj również o ciężarze instalacji, które mogą przebiegać pod podłogą lub w warstwach izolacji.

Kluczowe pytanie brzmi: jak zebrać te dane? Zacznij od dokładnego spisu warstw, które tworzą podłogę. Ważne jest, by wziąć pod uwagę każdy detal, np.:

• grubość i rodzaj płyt drewnopochodnych,
• typ izolacji akustycznej lub termicznej,
• rodzaj podłogi wykończeniowej,
• ciężar belek drewnianych wraz z ewentualnymi elementami wzmacniającymi.

Następnie, bazując na typowych gęstościach, przemnożysz warstwę przez jej grubość i uzyskasz obciążenie stałe w kilo- lub niutonach na metr kwadratowy. Taki systematyczny rachunek zapobiega niedoszacowaniu ciężaru, które często potrafi kosztować drogo.

Obciążenia użytkowe dotyczą natomiast wszelkich ruchomych elementów i aktywności w pomieszczeniu. Możemy je podzielić według charakteru korzystania, czyli przyjąć odpowiednią kategorię obciążenia zgodnie z normami budowlanymi. Zadaj sobie pytanie: czy pomieszczenie to salon, biuro, magazyn czy może garaż? Każdy z tych typów ma przypisaną normatywną wartość obciążenia w kN/m², a one mogą się znacząco różnić.

Typowe wartości dla mieszkań to 1,5 kN/m² (na przykład pokój dzienny), podczas gdy pomieszczenia gospodarcze mogą wymagać obciążenia rzędu 2,0 kN/m² lub więcej. Jeśli planujesz wstawić do pokoju ciężkie meble lub sprzęt, lepiej wybrać kategorię o większym obciążeniu użytkowym, by się nie zdziwić, gdy strop zacznie się uginać.

Przyjęcie właściwej kategorii obciążenia użytkowego pozwala zapewnić bezpieczeństwo i trwałość konstrukcji bez zbędnego kosztem nadmiernego wzmocnienia. Dlatego:

• dokładnie określ przeznaczenie pomieszczeń,
• weź pod uwagę planowane wyposażenie,
• uwzględnij zmienne czynniki, np. ruch osób czy przenoszenie obiektów,
• stosuj wartości zgodne z tabelami norm budowlanych.

Jak to się łączy w praktyce? Po zsumowaniu ciężarów stałych i użytkowych uzyskujesz całkowite obciążenie na metr kwadratowy, które może przyjąć strop. Ten wynik to klucz do dalszych obliczeń nośności drewnianych belek. W ten sposób unikniesz niedoszacowania, które prowadzi do nadmiernych odkształceń, ale też nie przepłacisz na niepotrzebne wzmocnienia.

Warto przy tym pamiętać o dokładności i zdrowym rozsądku. Lepiej użyć zamiast „oko” i zgadywania – konkretne dane i kategorie z norm pozwalają spać spokojnie. Twój strop nie tylko dźwignie ciężar, ale posłuży Ci latami bez zaskakujących problemów.

Wzory w praktyce: momenty zginające, nośność przekroju i ugięcia – co i jak policzyć bez bólu głowy?

Obliczenia nośności stropu drewnianego mogą wydawać się na pierwszy rzut oka skomplikowane, ale gdy rozłożysz je na proste etapy, wszystko stanie się jasne i zrozumiałe. Zacznijmy od momentu zginającego – to kluczowy parametr, który mówi nam, jak duże siły działają na belkę stropową, gdy jest obciążona. Moment zginający wyznacza się zwykle ze wzoru M = q·l²/8, gdzie q to obciążenie rozłożone, a l długość belki między podporami.

Dlaczego to ważne? Bo właśnie na podstawie momentu zginającego sprawdzisz, czy przekrój belki wytrzyma takie siły. Przyrost momentu oznacza potrzebę mocniejszego przekroju lub mniejszego rozpięcia belek.

Obliczanie nośności przekroju – krok po kroku

Nośność przekroju to nic innego jak maksymalny moment, jaki może bezpiecznie przenieść belka. Prostym wzorem jest M_d = W · f_m, gdzie:

• W – moment bezwładności przekroju, liczone na podstawie wymiarów belki (dla prostokąta: W = b·h²/6),
• f_m – dopuszczalne naprężenie drewna, wynikające z jego klasy wytrzymałości (np. C24, C18).

Wystarczy znać szerokość i wysokość belek, aby obliczyć W, a następnie porównać moment obliczony z rzeczywistym momentem zginającym. Jeśli M ≤ M_d, twoja konstrukcja jest bezpieczna.

Ugięcie – kiedy zaczyna się problem?

Oprócz nośności, musisz uważać na ugięcia belek. Gdy strop się ugnie za bardzo, nie tylko pomieszczenie traci komfort, ale też mogą pojawić się mikropęknięcia konstrukcji. Możesz obliczyć ugięcie z wzoru f = (5·q·l⁴) / (384·E·I), gdzie:

• q – obciążenie rozłożone,
• l – rozpiętość belki,
• E – moduł sprężystości drewna,
• I – moment bezwładności przekroju.

Wartość ugięcia powinna być mniejsza niż dopuszczalne L/250 lub L/300 (gdzie L to długość belki w mm). To oznacza, że dla belki 4-metrowej maximalne ugięcie to około 16 mm.

Jak nie zwariować podczas obliczeń? Praktyczne wskazówki

Zacznij od konkretnego schematu: sprawdź, czy belka jest podparta na dwóch końcach, czy może bardziej złożona. W prostych przypadkach formuły są łatwe do zastosowania. Warto też podzielić strop na strefy i wyliczyć nośność dla najciężej obciążonego miejsca.

Przygotuj sobie te dane:

• dokładne wymiary belek (szerokość i wysokość),
• rozpiętość i rozstaw oraz rodzaj obciążenia (stałe plus użytkowe),
• klasę drewna (np. C24, C18) i odpowiadające jej parametry wytrzymałościowe,
• dopuszczalne normy ugięcia.

Oszczędzisz czas, jeśli zastosujesz gotowe kalkulatory nośności lub tablice wytrzymałości, które darmowo dostępne są w internecie. Te narzędzia krok po kroku poprowadzą cię przez liczenie momentów, sił tnących i ugięć, a także podpowiedzą, czy potrzebujesz wzmocnień.

Pamiętaj – koncentracja na momentach zginających, nośności przekroju i ugięciach pozwoli Ci świadomie zaplanować bezpieczny strop bez niepotrzebnych komplikacji. To właśnie te trzy wskaźniki tworzą fundament solidnego obliczenia, które daje pewność na lata.

Granice bezpieczeństwa i szybki audyt domowy: kiedy konstruktor jest niezbędny, a kiedy wystarczy przegląd i drobne wzmocnienia?

Domowy „stress test” stropu: szybkie kroki, które zrobisz dziś

Sprawdź, co mówi do ciebie podłoga. Nadmierne ugięcia, „sprężynowanie”, wyraźne spadki poziomu i skrzypienie przy spokojnym marszu to sygnały ostrzegawcze. Użyj długiej łaty lub poziomicy i sprawdź kilka osi pomieszczenia. Ustaw kulkę lub monetę na podłodze – jeśli konsekwentnie „ucieka”, masz realny spadek. Zajrzyj od spodu stropu: poszukaj pęknięć na tynku wzdłuż belek, rozwarć przy ścianach, śladów wilgoci.

Zbierz dane, które pomogą w decyzji: rozpiętość i rozstaw belek, przybliżony przekrój, szacunkowe obciążenia (np. nowe meble, wanna, ciężka wylewka). Im mniej zgadywania, tym lepsza decyzja o kolejnych krokach.

Kiedy wzywasz konstruktora bez dyskusji?

Jeśli widzisz jeden z „czerwonych flagów”, odkładasz narzędzia i dzwonisz po specjalistę:

• gwałtowny przyrost ugięcia lub wyczuwalne „zapadanie” się fragmentu podłogi,
• pęknięcia biegnące przez ściany działowe albo ościeża, szczeliny przy listwach cokołowych,
• ślady zawilgocenia, zgnilizny, aktywności szkodników w okolicy belek,
• planowana zmiana funkcji pomieszczenia na wyraźnie cięższe obciążenie (magazyn, siłownia domowa, archiwum),
• istniejąca wylewka lub podsypka o nieznanej masie i braku dokumentacji.

To sytuacje, w których potrzebujesz obliczeń, projektu naprawy i nadzoru – bo granica bezpieczeństwa mogła już zostać przekroczona.

Kiedy wystarczy przegląd i drobne wzmocnienia?

Jeśli strop jest suchy, belki są równe i zdrowe, a ugięcie mieści się w granicach użytkowych, możesz sięgnąć po niskoinwazyjne działania. Działaj etapowo: usztywnij poszycie (płyty OSB/MFP na pióro-wpust z gęstym wkręcaniem), skróć rozpiętość lekkimi podciągami lub słupkami w niekrytycznych miejscach, dołóż belkę siostrzaną do elementu osłabionego, uporządkuj obciążenia (zdejmij ciężkie wypełnienia, przenieś archiwum na ściany nośne). Taki przegląd i punktowe wzmocnienia często eliminują „sprężynowanie” bez nadmiernej ingerencji w konstrukcję.

Pamiętaj o prostej zasadzie: nie zwiększaj masy, jeśli nie skracasz rozpiętości lub nie podnosisz sztywności w sposób kontrolowany.

Bezpieczna ścieżka decyzji na koniec

Zrób krótki test: brak wilgoci, stabilny poziom, niewielkie ugięcie, lekki sposób użytkowania – to przestrzeń na przegląd i drobne usztywnienia. Każdy objaw progresji, ciężkie plany lub niepewna historia stropu – to sygnał do kontaktu z konstruktorem. Ta sekcja zamyka cały poradnik: wiesz już, jak rozpoznać granice bezpieczeństwa, jak przeprowadzić szybki audyt i które ruchy wykonać od ręki. Dzięki temu twoje decyzje są spokojne, a strop pracuje tak, jak powinien.
