Jak zabudować pompę ciepła bez utraty wydajności i… nerwów?

• Cel: estetyczne, bezpieczne i ciche ukrycie jednostki zewnętrznej bez utraty wydajności
• Przepływ powietrza: zostaw wolną przestrzeń z przodu i po bokach, unikaj recyrkulacji chłodnego powietrza
• Odstępy: typowo min. ~30 cm od ściany, przód 1–2 m wolnej strefy; powyżej gruntu 30–50 cm
• Hałas i prawo: pilnuj dopuszczalnych poziomów dźwięku przy granicy działki i rozsądnych odległości
• Serwis: zapewnij swobodny dostęp do przeglądów i odwodnienie kondensatu

Estetyka a sprawność: jak „schować” pompę, nie dusić przepływu

Największym wrogiem obudowy jest recyrkulacja powietrza – jeśli chłodne powietrze z wylotu zawróci do wlotu, spadnie wydajność i wzrośnie zużycie prądu, więc obudowa musi mieć szerokie, przewiewne szczeliny i wolną strefę przed wentylatorem. Zwykłe „skrzynki” z wąskimi listwami kuszą wyglądem, ale potrafią mocno ograniczyć przepływ; bezpieczniej sprawdzają się ekrany ażurowe, panelowe ogrodzenia lub dedykowane osłony z zachowaną aerodynamiką i odpływem kondensatu. Obudowa nie może przykrywać bezpośrednio krat wlotu i wylotu – to prosta droga do głośniejszej pracy i częstszych odszraniań. Dobrą praktyką jest konsultacja zaleceń producenta: minimalne prześwity, kierunek strugi i punkty serwisowe są zwykle wyspecyfikowane, a gotowe obudowy mają przygotowane przejścia instalacyjne i spadek dla skroplin. Roślinność i trawy ozdobne dodają kamuflażu, ale nie mogą zarastać wlotów – utrzymuj je w dystansie i regularnie przycinaj.

Po stronie ergonomii zadbaj o łatwy demontaż lub „drzwi” serwisowe w obudowie oraz twarde, wypoziomowane posadowienie na fundamencie lub stelażu; zawilgocenia i drgania przenoszone na konstrukcję budynku nasilają hałas, więc dystans i elastyczne mocowanie mają znaczenie. Z przodu jednostki zostaw swobodny korytarz powietrzny co najmniej na kilka długości obudowy – typowo 1–2 m – a od ściany przyjmij min. ~30 cm, chyba że producent wymaga więcej. Wysokość 30–50 cm nad gruntem chroni przed śniegiem, lodem i zastoinami wody, umożliwiając pewny odpływ kondensatu.

Hałas, odległości i przepisy: o co zadbać, zanim postawisz ekran

Choć prawo nie definiuje jednej „magicznej” odległości od granicy działki, obowiązują limity hałasu na granicy posesji – to one de facto wyznaczają sensowne usytuowanie, ekranowanie i kierunek wylotu. Praktycznie warto zachować co najmniej kilka metrów do płotu i okien sypialni, a wrażliwe strefy chronić ekranem akustycznym lub kierunkować strugę w stronę ogrodu. Ekrany i obudowy powinny wspierać, a nie utrudniać przepływ – szczelny „kubik” obniża sprawność i może… zwiększyć hałas wirnika, bo wentylator pracuje pod większym oporem. W układach split trzymaj jednostki możliwie blisko (w ramach zaleceń producenta) i pilnuj długości oraz trasy rur – zarówno względy akustyczne, jak i hydrauliczne/termiczne zyskają na krótkich, prostych przebiegach. Jeśli planujesz gotową obudowę, wybierz model projektowany pod pompy ciepła, z deklarowanymi prześwitami i odpływem wody – dedykowane konstrukcje ułatwiają zgodność z wytycznymi i skracają montaż.

• FAQ: Czy mogę całkowicie obudować pompę? Nie – nie zakrywaj bezpośrednio wlotów i wylotu; stosuj ażurowe ekrany z zachowaniem prześwitów i strefy nawiewu/wywiewu.
• Jaki zostawić dystans? Typowo min. ~30 cm od ściany, z przodu 1–2 m wolnej przestrzeni; sprawdź instrukcję swojego modelu.
• Na jakiej wysokości montować? 30–50 cm ponad gruntem, dla odpływu kondensatu i ochrony przed śniegiem.
• Co z hałasem przy granicy działki? Planuj lokalizację i ekran tak, by spełnić lokalne limity na granicy posesji; zadbaj o kierunek wylotu i tłumienie drgań.
• Czy rośliny mogą maskować pompę? Tak, ale utrzymuj dystans i nie dopuszczaj do zasłonięcia wlotów/wylotu.

ŹRÓDŁO:

• https://grinn-plus.pl/jak-zabudowac-pompe-ciepla/
• https://www.instalacjebudowlane.pl/12761-23-84-lokalizacja-i-montaz-pompy-ciepla–wymogi-instalacyjne.html
• https://sourceheatpump.com/air-source-heat-pump-enclosures/

Wentylacja i przepływ powietrza: jak zaprojektować obudowę, żeby pompa „oddychała”?

Strumień powietrza bez zadyszki: układ wlot–wylot i dystanse

Dobra obudowa nie walczy z wentylatorem, tylko mu pomaga. Zaprojektuj ją tak, by chłodne powietrze z wylotu nie wracało do wlotu — to klucz do stabilnego COP i cichej pracy. Praktycznie oznacza to szerokie ażurowe panele oraz czysty korytarz przed wentylatorem. Zostaw minimum 30–50 cm z tyłu i po bokach oraz 1–2 m wolnej strefy przed wylotem; jeśli obudowa tworzy „wnękę”, zwiększ te wartości. Góra musi „oddychać” tak samo: unikaj sufitów i daszków nisko nad urządzeniem, bo sprzyjają recyrkulacji.

W skrócie: wloty nigdy za zasłoną, wylot zawsze w stronę wolnej przestrzeni.

Aerodynamika obudowy: przekrój, szczeliny, kierunek strugi

Myśl jak projektant kanałów, nie jak stolarz. Front i boki obudowy podziel na pionowe żebra o dużym prześwicie (≥50% wolnej powierzchni), a narożniki „otwórz”, by nie tworzyć kieszeni ciśnieniowych. Jeśli musisz ekranować wylot, użyj ekranu kierunkowego odsuniętego o 1–1,5 m i wyprofilowanego tak, by wyprowadzić strugę ku górze lub w głąb ogrodu. Unikaj siatek drobnych jak moskitiera — działają jak filtr i podnoszą opór; lepsze są lamele o szerokim rozstawie i gładkiej krawędzi natarcia.

Dla obudów przy ścianie prowadź strumień „przez” obudowę, nie „wokół”: wloty boczne, wylot frontem, wewnątrz gładkie powierzchnie bez progów i belek poprzecznych, które zaburzają przepływ.

Wysokość, wiatr i woda: praktyczne detale, które robią różnicę

Postaw jednostkę 30–50 cm nad gruntem, aby swobodnie odprowadzać kondensat i trzymać się ponad śniegiem. Pod obudową zaprojektuj szczelny spadek i korytko odpływowe — zastoje wody obniżają wydajność i skracają życie powłok. W wietrznych lokalizacjach dodaj prosty wiatrowy „nos” (krótki deflektor) po stronie nawietrznej, ale tak, by nie zwężał wlotu. Rośliny? Tak, ale tylko jako miękki ekran w dystansie: utrzymuj co najmniej 50–80 cm od wlotów i przycinaj regularnie.

Lista kontroli na etapie projektu:

• Wolna przestrzeń: tył/boki ≥30–50 cm, przód ≥1–2 m
• Wolna powierzchnia ażurowa elementów obudowy ≥50%
• Brak sufitów i daszków nisko nad wylotem; nad głowicą ≥1 m luzu
• Odpływ skroplin ze spadkiem, bez rozlewania pod wentylator
• Dostęp serwisowy: zdejmowany panel lub szerokie „drzwi”

Prosty test przepływu przed montażem „na gotowo”

Zanim skręcisz obudowę, zrób szybki test: uruchom pompę w trybie maksymalnym i sprawdź dłonią, czy struga na wylocie jest silna i jednolita, a po bokach nie czuć zasysania zimnego „powrotu”. Jeśli pojawia się zawirowanie przy krawędziach — powiększ prześwity, skróć panele lub przesuń ekran. Taki „papier lakmusowy” pozwala wyłapać błędy aerodynamiki, zanim zamkniesz całość na stałe. Czy to brzmi jak detal? Może. A często to różnica między głośną, ospałą jednostką a sprawnym, oszczędnym układem.

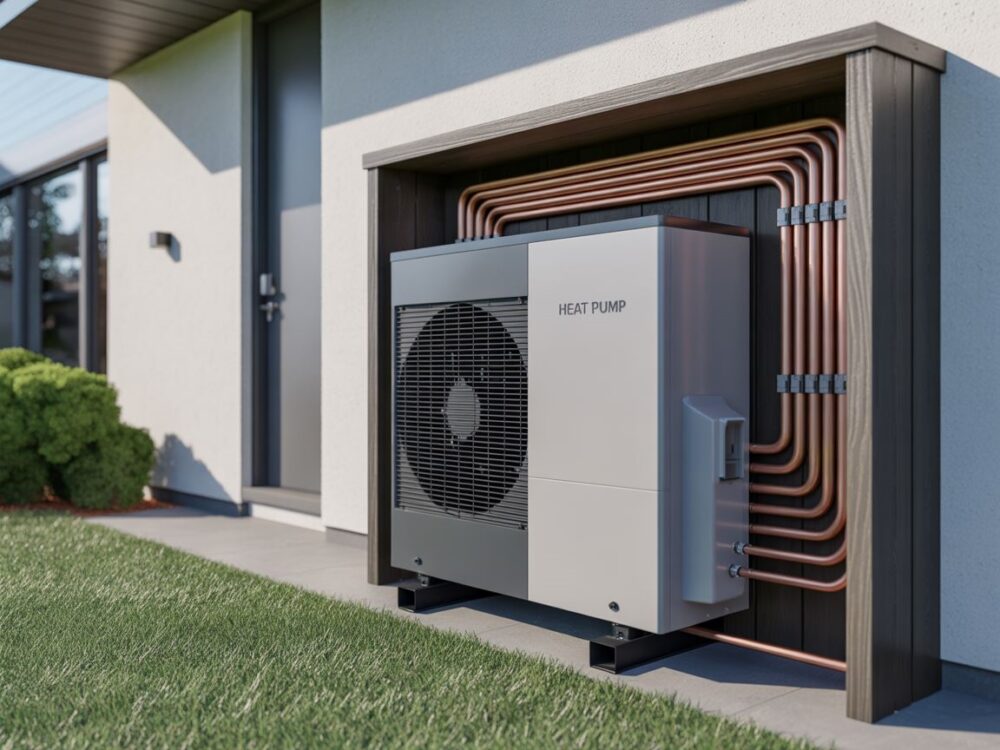

Fundament, odprowadzenie skroplin i montaż: jak uniknąć drgań, lodu i zalewania ścieżek?

Stabilna podstawa: masa, poziom i izolacja drgań

Dobry fundament to cicha praca i dłuższe życie sprężarki. Postaw jednostkę na ciężkiej, sztywnej płycie (np. lany beton lub duże płyty na zagęszczonym podkładzie), idealnie wypoziomowanej i odsprzęgniętej od konstrukcji budynku.

Użyj wibroizolatorów pod stopami (neopren/guma) i nie spinaj sztywno przewodów z elewacją — zrób miękki łuk kompensacyjny, który „połyka” wibracje. Chodzi o to, by drgania nie wędrowały rurami do ścian i sypialni. Z pozoru to detal, a potrafi wyciszyć układ o całą klasę.

Dobrą praktyką jest również odsunięcie jednostki od krawędzi ciągów pieszych — cięższa płyta ogranicza mikroprzemieszczenia, a dystans zmniejsza odczuwalny hałas przy przejściach.

Skropliny bez kałuż: spadek, trasa i strefa wsiąkania

Jednostka generuje sporo wody — w mrozie zamienia się w lód. Zaprojektuj grawitacyjny odpływ ze stałym spadkiem od tacy skroplin do miejsca z dala od ścieżek, tarasu i fundamentu. Unikaj odprowadzenia “pod wentylator”, bo rozbryzgi wracają na wymiennik.

Pod jednostką przygotuj studzienkę chłonną lub kieszeń żwirową, a jeśli warunki nie pozwalają na naturalny spadek, zastosuj pompkę skroplin z grzałką i izolacją przewodów. Nie prowadzaj odpływu po kostce — zimą zrobisz niebezpieczną ślizgawkę.

W newralgicznych miejscach sprawdza się krótka lista kontroli:

• ciągły spadek przewodu odpływowego;
• wylot poza strefą ruchu i roślinnością;
• izolacja termiczna rurki i możliwość czyszczenia;
• drain trap niedopuszczający do cofkI zapachów (gdy wpięcie do kanalizacji).

Wysokość i mikroklimat: ochrona przed śniegiem i oblodzeniem

Trzymaj spód agregatu 30–50 cm nad gruntem, żeby lód nie sklejał tacy i by woda miała gdzie spłynąć. W chłodnych kotlinach zaplanuj osłonięty odcinek dla wylotu skroplin — krótki rynnowy koryt z odprowadzeniem w głąb działki działa lepiej niż przypadkowy strumień po trawniku.

Masz silne wiatry? Dodaj niski deflektor po nawietrznej, ale nie zwężaj wlotów. Wokół fundamentu zastosuj opaskę żwirową, która rozprasza wodę i chroni elewację przed zabrudzeniami.

Montaż bez “mostków akustycznych”

Mocuj jednostkę do płyty przez wibroizolatory, z zachowaniem momentów dokręcania, aby nie „przebić” gumy. Przewody chłodnicze prowadź możliwie krótko, w izolacji, z pętlą serwisową przed wejściem do ściany. Uchwyty do rur wyłóż miękką przekładką i trzymaj równy rozstaw — unikniesz brzęczenia przy odmrażaniu.

Na koniec zrób szybki test: uruchom maksymalny bieg, sprawdź czy fundament nie „tańczy”, a odpływ nie tworzy kałuży. Ma działać tak, byś o nim… zapomniał.

Redukcja hałasu i komfort sąsiadów: co daje obudowa akustyczna, a czego lepiej nie robić?

Obudowa akustyczna może realnie obniżyć uciążliwość pracy pompy ciepła dla sąsiadów, pod warunkiem że łączy tłumienie dźwięku z dobrym przepływem powietrza. Najlepiej działa zestaw: ciężki, szczelny ekran od strony najbardziej wrażliwych miejsc, warstwa pochłaniająca wewnątrz oraz odizolowanie drgań na fundamencie. Taki układ rozprasza szumy wentylatora, „chowa” tony sprężarki i ogranicza odbicia fali do okien sypialni. Brzmi skomplikowanie? Spokojnie — działasz w prostych krokach i korzystasz z zasad akustyki, a nie z „magii”. Dobrze zaprojektowana osłona tworzy ciszę, której… nie widać.

Zwróć uwagę na kierunek emisji: przerwij „linię widzenia” między wentylatorem a strefą sąsiadów i ułóż panele tak, by dźwięk odbić w stronę ogrodu lub ku górze. Stosuj materiały o dużej masie na zewnątrz (blokują) i porowate w środku (pochłaniają). Unikaj prześwitów w ekranie po stronie narażonej — dźwięk „ucieknie” najdrobniejszą szczeliną.

Jak obudowa naprawdę wycisza: blokowanie, pochłanianie, odsprzęganie

Najskuteczniejsza obudowa pracuje w trzech trybach jednocześnie. Po pierwsze, blokuje — masa i szczelność ograniczają przejście fali. Po drugie, pochłania — wnętrze z materiałem dźwiękochłonnym „zjada” energię odbić (bez włókien, które mogłyby być zassane do wymiennika). Po trzecie, odsprzęga — wibroizolatory pod jednostką tną hałas strukturalny, który potrafi „przenieść się” przez płytę i ściany. W praktyce już prosty „L” lub „U” z paneli akustycznych potrafi wyraźnie wyciszyć strefę tarasu czy okna sąsiada. Pamiętaj o łatwym dostępie serwisowym: zdejmowany panel, zawiasy, wygodne dojście do filtrów i tacy skroplin.

Czego nie robić: błędy, które podbijają hałas i psują sprawność

Zbyt szczelna skrzynia bez prześwitów? To proszenie się o gwizd i warkot przy wyższych obrotach. Wąskie listwy jak w moskitierze? Działają jak filtr, rośnie opór, spada COP i… rośnie głośność. Niski daszek nad wentylatorem? Tworzy recyrkulację i „pompę echa”. Nie dosuwaj obudowy do wymiennika, nie zasłaniaj wlotu i wylotu, nie kieruj strugi na twardą ścianę naprzeciw — to wzmacnia odbicia. Brak izolacji drgań na fundamencie i sztywne spięcie rur z elewacją potęgują dudnienie w domu i u sąsiadów.

Dobre praktyki na szybki start:

• ekran po stronie sąsiadów, minimum 1–2 m „korytarza” przed wylotem
• masywny panel z zewnątrz + pochłaniacz wewnątrz, szczelne styki
• wibroizolatory pod stopami, miękkie mocowanie rur z łukiem kompensacyjnym
• wysoki prześwit ażurowych elementów, brak drobnych siatek

Prosty test po montażu: czy twoja obudowa pomaga, czy szkodzi?

Włącz tryb wysokiej mocy i stań przed wylotem. Struga powinna być mocna i jednolita; chłodu nie może „zasysać” z boków z powrotem. Czujesz zawirowania lub świst przy krawędziach? Poszerz prześwity, odsuń panel, zmień kąt deflektora. Ma być ciszej na tarasie i przy ogrodzeniu, a pompa ma pracować bez zadyszki — jeśli tak jest, twoja obudowa akustyczna robi dokładnie to, co powinna.

Estetyka bez kompromisów: osłony, ekrany i zielone maskowanie zgodne z zasadami instalacji

Osłony „oddychające”: wygląd, który nie dławi przepływu

Chcesz schować jednostkę i zachować pełną sprawność? Wybierz osłonę zaprojektowaną pod pompy, z dużym prześwitem i łatwym dostępem serwisowym. Postaw na lamele o szerokim rozstawie i gładkich krawędziach — wyglądają lekko, a nie tworzą „filtra” dla wlotu. Unikaj ciasnych skrzynek i niskich daszków nad wentylatorem. Z przodu zostaw czytelny korytarz powietrzny, a boki i tył niech pracują jak otwarty „grill” dla powietrza. Osłona ma maskować, a nie walczyć z wentylatorem — to najprostsza recepta na estetykę bez strat.

Jeśli struga na wylocie jest równa i mocna, a jednostka nie „zasysa” chłodu z boków, osłona pomaga zamiast szkodzić.

Ekrany kierunkowe: ciche tło zamiast głośnej sceny

Zamiast obudowywać wszystko na sztywno, zastosuj ekran ustawiony „po stronie widza” — tarasu, okna sypialni czy ścieżki. Panel akustyczno-dekoracyjny w układzie L lub U przerwie linię widzenia wentylatora i odbije dźwięk w stronę ogrodu. W praktyce sprawdza się układ: cięższy front (blokuje) + ażurowe boki (przepływ) + szczelne styki. Zostaw przed wylotem wyraźną strefę pracy i nie kieruj strugi na twardą ścianę naprzeciw. Dla spójności elewacji dobierz fakturę i kolor paneli do ogrodzenia lub okładzin domu — zyskasz wrażenie „wbudowania” urządzenia w architekturę.

• ekran po stronie wrażliwej akustycznie;
• prześwit ażurowych elementów wysoki, bez drobnych siatek;
• dostęp: zdejmowany panel lub drzwi serwisowe;
• wolna strefa przed wylotem — zero zawracania chłodu.

Zielone maskowanie: rośliny jako miękki filtr, nie zapora

Zielenią zamaskujesz bryłę bez budowania pudła. Wybieraj zwarte krzewy formowane w żywopłot, trawy ozdobne i niskie drzewa o ażurowej koronie. Klucz to dystans i pielęgnacja: rośliny nie mogą zasłaniać wlotu ani wylotu, a gałęzie nie powinny wpadać w wir strugi. Zadbaj o podłoże: opaska żwirowa ograniczy błoto i rozchlapywanie skroplin, a niskie obrzeże ułatwi koszenie. Myśl też o mikroklimacie — cieniste stanowisko w lecie i delikatny wiatrołap zimą poprawią komfort pracy jednostki.

Czy warto mieszać gatunki? Tak — zróżnicowana wysokość i gęstość tworzą naturalny ekran, który wygląda lekko przez cały rok i nie zbiera liści w wymienniku.

Spójny efekt: trzy ścieżki aranżacji

– Minimal: ażurowy parawan i prosty rabat ziemny z trawami — szybki montaż, łatwa pielęgnacja.
– Architektoniczny: osłona z lameli w kolorze stolarki + żwir + płyty wielkoformatowe — porządek i rytm.
– Ogrodowy: żywopłot formowany + ekran akustyczny „w tle” — miękki wygląd, lepszy komfort akustyczny.

Na koniec spójrz na cały artykuł: masz już zasady przepływu, hałasu i montażu; tu dostajesz kropkę nad „i” — jak to wszystko zagra, gdy dodasz styl. Estetyka ma iść równo z funkcją. Dzięki osłonie, ekranom i zieleni twoja pompa zniknie z oczu, ale nie z oddechu.
