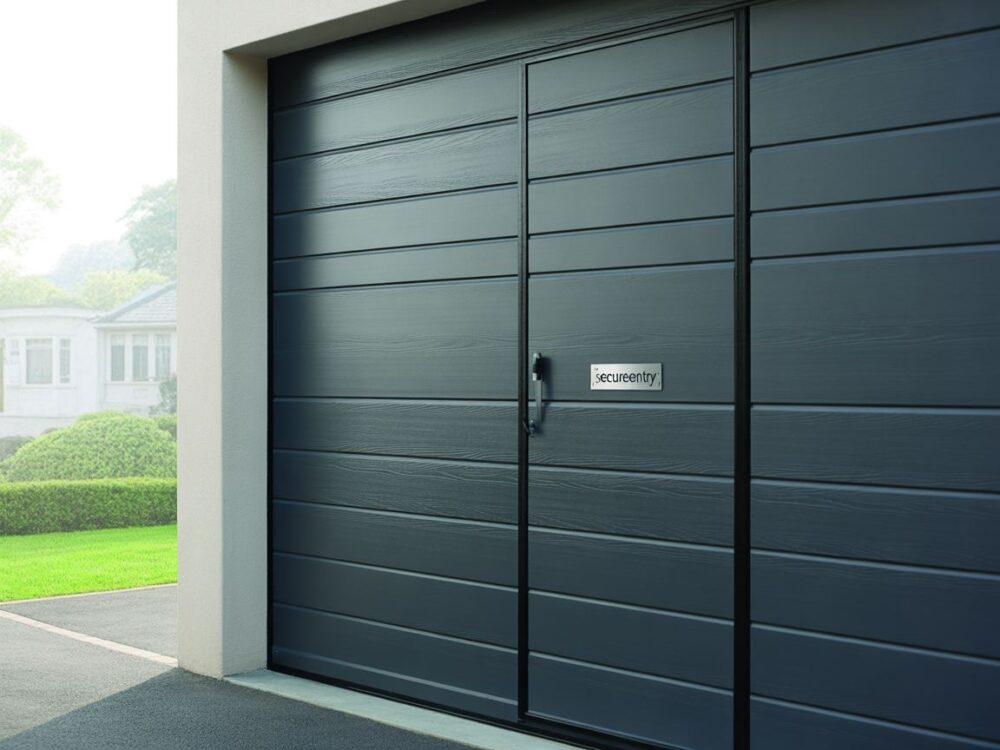

Jak zrobić drzwi w bramie segmentowej – czy to się opłaca i jak zrobić to dobrze?

• Cel: stworzenie drzwi przejściowych w bramie segmentowej (tzw. furtki) dla wygodnego wejścia bez podnoszenia całej bramy.
• Kluczowe kwestie: dobór miejsca w płacie, wzmocnienie ramą, niska wysokość progu, kompatybilność z napędem i czujnikiem otwarcia.
• Wymiary orientacyjne: przejście ok. 800–855 mm szerokości, wysokość zależna od układu paneli (często 1,8–2,0 m).
• Bezpieczeństwo: wielopunktowe ryglowanie, uszczelki EPDM, zabezpieczenie przed zgnieceniem palców, samozamykacz.
• Praktyka: sprawdź możliwości bramy (minimalne wymiary, prowadzenie, sprężyny), zaplanuj drzwi centralnie lub w dopuszczalnym odsunięciu od krawędzi.

Po co montować furtkę w bramie i kiedy to ma sens?

Drzwi przejściowe w bramie segmentowej oszczędzają czas i energię – wchodzisz po narzędzia czy rower bez otwierania całego płaszcza, co ogranicza utratę ciepła i liczbę cykli pracy napędu. To ma znaczenie w garażach bez drugiego wejścia i w mniejszych przestrzeniach, gdzie liczy się wygodny dostęp. Standardem jest zamek, klamka i samozamykacz, a coraz częściej spotyka się próg niski 15–45 mm, który ułatwia przejazd wózkiem lub rowerem. W przemysłowych i domowych zastosowaniach popularne są też rygle wielopunktowe zwiększające odporność na włamanie. Zanim zaczniesz, sprawdź minimalne wymiary bramy, typ prowadzenia, wysokość nadproża i układ paneli, bo to one dyktują możliwą szerokość i wysokość przejścia. Jeśli brama ma napęd, zaplanuj czujnik otwarcia furtki, który blokuje start automatu przy uchylonych drzwiach. Wygoda codziennego użytkowania to tu nie luksus, tylko realna oszczędność czasu i energii.

Wybór lokalizacji drzwi: producentzy rekomendują pozycję centralną dla równomiernego rozkładu obciążeń i estetyki, ale dopuszczalne jest odsunięcie od krawędzi z zachowaniem minimalnych odległości od bocznych profili i zawiasów. Pamiętaj o zachowaniu ciągłości uszczelnień oraz dopasowaniu wypełnienia do przetłoczeń i faktury paneli, by uniknąć skrzypień i nieszczelności. Kiedy warto odpuścić? Gdy płat jest kasetonowy lub mocno przeszklony w układzie, którego nie da się bezpiecznie przeciąć bez utraty sztywności – wtedy lepszym wyborem bywa drzwi boczne dopasowane stylistycznie.

Najważniejsze założenia techniczne (plan i materiały)

Zacznij od inwentaryzacji: zmierz światło bramy, sprawdź układ przekrojów paneli i położenie zawiasów środkowych, rolek oraz wózków. Na tej podstawie określ docelowe wymiary przejścia – typowo 800–855 mm szerokości, wysokość wynikowa z sumy sekcji. Zaplanuj ramę z profili aluminiowych dopasowanych do grubości paneli, zawiasy łożyskowane, komplet uszczelek EPDM (obwodowych i dolnych), zaczepy i rygle (najlepiej wielopunktowe) oraz samozamykacz. Uwzględnij dodatkowe wzmocnienia i zawiasy środkowe w sąsiednich panelach, które przejmą obciążenia po wycięciu otworu. Jeśli zależy ci na płynnym przejściu, postaw na próg niski i dedykowany profil progowy z uszczelnieniem. Do narzędzi przygotuj wkrętarkę, wiertła do metalu, nitownicę, wyrzynarkę z brzeszczotem do stali, pilniki i szablony cięcia. Przed cięciem wyznacz krawędzie taśmą i sprawdź przekątne – różnice od razu skoryguj. Po montażu skontroluj geometrię, prześwity 3–5 mm na zawiasach, pracę zamka i współpracę z czujnikiem furtki. Na końcu wyreguluj samozamykacz, by drzwi domykały się równo do uszczelki.

SEO-intencja i kierunek treści

To zapytanie ma intencję informacyjną – użytkownik szuka wyjaśnienia, czy i jak zrobić drzwi w bramie segmentowej, jakie są wymagania, wymiary, elementy i na co uważać. Treść skupia się na planowaniu, bezpieczeństwie, kompatybilności z napędem i realnych parametrach przejścia, a nie na sprzedaży. W dalszych częściach rozwiniesz: warianty progów, różnice w prowadzeniach i sprężynach, typy zamków, procedurę krok po kroku oraz błędy, które psują geometrię skrzydła.

• FAQ: Czy mogę dodać furtkę do istniejącej bramy? Tak, jeśli brama spełnia minimalne wymiary i układ paneli pozwala na bezpieczne cięcie; sprawdź też zgodność z napędem i możliwością montażu czujnika.
• FAQ: Jakie wymiary przejścia są praktyczne? Najczęściej 800–855 mm szerokości i ok. 1,8–2,0 m wysokości; dokładne wartości wynikają z wysokości sekcji i prowadzenia.
• FAQ: Czy potrzebny jest niski próg? Niski próg 15–45 mm ułatwia przejazd i redukuje potykanie; przy szerszych bramach spotyka się progi wyższe z lepszym doszczelnieniem.
• FAQ: Jakie zabezpieczenia stosować? Wielopunktowe ryglowanie, samozamykacz, uszczelki wokół obwodu i czujnik otwarcia zintegrowany z napędem.
• FAQ: Gdzie umieścić drzwi? Najbezpieczniej centralnie; dopuszczalne zbliżenie do krawędzi przy zachowaniu minimalnych odstępów od bocznych profili i zawiasów.

ŹRÓDŁO:

• https://www.rolflex.com/pl/2024/04/30/jak-zrobic-drzwi-w-bramie-segmentowej/
• https://stolarka.muratorplus.pl/drzwi/drzwi-serwisowe-w-bramie-garazowej-aa-Kxdy-s2os-ZP8a.html
• https://www.teckentrup.biz/en/sectional-garage-doors/wicket-and-side-doors

Plan i bezpieczeństwo: gdzie wyciąć otwór i jak wzmocnić panele, żeby brama działała bezpiecznie i płynnie

Wyznacz miejsce cięcia: centralnie, równo, bez kolizji z osprzętem

Wybierz obszar, który nie wchodzi w konflikt z wózkami rolek, łącznikami paneli i prowadnicami – najbezpieczniej w polu centralnym, z zachowaniem równych odstępów od krawędzi i zawiasów środkowych.

Zaplanuj wysokość tak, by górna krawędź otworu nie przecinała stref mocowań zawiasów; dolną krawędź skoordynuj z progiem niskim lub profilem progowym, żeby utrzymać szczelność i wygodne przejście. Zrób „suchą” przymiarkę: taśma malarska, linie cięcia, kontrola przekątnych, a potem zaznacz punkty startowe pod wiertło w narożach. Precyzyjne planowanie to połowa sukcesu – reszta to czyste, chłodne cięcie i sztywna rama.

Technika cięcia: chłodny brzeszczot, naroża wiercone, krawędzie odciążone

Najpierw nawierć naroża (∅8–10 mm), żeby rozładować naprężenia i prowadzić wyrzynarkę bez rozrywania okładziny stalowej.

Tnij powoli, brzeszczotem do stali, kontrolując temperaturę i nie „zamykając” cięcia na końcach – zostaw krótkie mostki, które odetniesz na końcu, by zapobiec pofalowaniu panelu. Po wycięciu sfazuj i oczyść krawędzie, zabezpiecz je antykorozyjnie. Sprawdź przyleganie uszczelek na płasko – każde wybicie lub garb będzie później skrzypieć i przepuszczać powietrze.

Wzmocnienia: pełna rama, dosztabienia i rozkład obciążeń

Obwód otworu obuduj ramą z profili aluminiowych dopasowanych do grubości paneli. Górną belkę dosztywnij podwójnym profilem lub kształtownikiem „zamkniętym”, bo to ona pracuje najmocniej przy ugięciu płata.

W sąsiednich panelach dołóż płaskowniki pod zawiasy środkowe i rolki, tak by momenty zginające rozkładały się na większą powierzchnię. Zadbaj o prześwity 3–5 mm na zawiasach furtki i spójny docisk uszczelek EPDM. Jeżeli brama ma napęd, zintegrowany czujnik otwarcia furtki musi blokować start automatu – montuj go tak, aby stan „otwarte” był wykrywany niezawodnie nawet przy minimalnym uchyleniu.

Kontrola bezpieczeństwa: geometria, próg i integracja z napędem

Po skręceniu całości przeprowadź test statyczno-ruchowy: ręczne kilkukrotne podniesienie i opuszczenie bramy, obserwacja toru rolek, brak ocierania, identyczny luz na prowadnicach po obu stronach.

Dopasuj próg do scenariusza użytkowania i szczelności, a samozamykacz ustaw tak, by domykał miękko, bez odbijania. Na koniec checklistę warto mieć przed oczami:

• Rama obwodowa dociągnięta, bez skręceń i z zachowanymi przekątnymi.
• Wzmocnienia przy zawiasach i rolkach – śruby dociągnięte, brak luzów.
• Uszczelnienia ciągłe na obwodzie i progu, równy docisk.
• Czujnik furtki działa, napęd nie startuje przy uchyleniu.
• Furtka nie „pracuje” przy podnoszeniu bramy, brak kolizji zamka z prowadnicami.

Montaż krok po kroku: od pomiarów i przygotowania ramy po zawiasy, próg niskiego wejścia i test regulacji

Precyzyjne pomiary i plan cięcia – start bez potknięć

Zacznij od sprawdzenia światła bramy, wysokości paneli i miejsca zawiasów środkowych, bo to dyktuje realną wysokość przejścia i położenie progu niskiego. Upewnij się, że montaż odbywa się na gotowej posadzce i w wyrównanym otworze – krzywe węgarki lub brak posadzki rozjadą geometrię i uszczelnienia. Przy niskim progu zaplanuj równy, nieunoszący się ku bramie spadek podłogi przed wjazdem, żeby skrzydło furtki otwierało się bez kolizji. Zaznacz linie cięcia taśmą i sprawdź przekątne – po wycięciu dokładnie tyle samo „zabierzesz” z obu boków, co ułatwi domykanie do uszczelek.

Wybierz centralną strefę na skrzydle i trzymaj dystanse od bocznych profili, bo to redukuje ugięcia po wstawieniu ramy drzwiowej. Z góry przewiduj miejsce na samozamykacz i zaczepy rygli tak, by nie kolidowały z prowadnicami i wózkami rolek.

• Gotowa posadzka, równe węgarki, sprawdzona wysokość przejazdu.
• Centralne położenie furtki i kontrola spadku podłogi przy niskim progu.
• Szablon cięcia, równe przekątne, zapas na uszczelki i okucia.

Rama i zawiasy – sztywność, docisk i cisza w pracy

Obwód otworu obuduj aluminiową ramą dopasowaną do grubości paneli, a górną belkę wzmocnij profilem zamkniętym – to punkt największych naprężeń podczas pracy płata. Zastosuj zawiasy ukryte lub łożyskowane i ustaw prześwity 3–5 mm na całym obwodzie, co zapewni równy docisk i brak ocierania o przetłoczenia. W sekcjach sąsiednich dołóż wzmocnienia pod zawiasy środkowe i mocowania rolek, by rozproszyć momenty zginające po wycięciu materiału. Uszczelnienia EPDM prowadź ciągle po trzech bokach, z progiem dopasowanym do krawędzi skrzydła – mniej szumów powietrza i lepsza termika w codziennym użyciu.

Jeśli planujesz szybsze wejścia i przejazd rowerem, wybierz próg „trip-free”/niski i zwróć uwagę na zgodność z wysokością i spadkiem posadzki przed garażem. To drobiazg, a robi różnicę w komforcie – i w szczelności przy deszczu, gdy uszczelka podprogowa pracuje na całej długości.

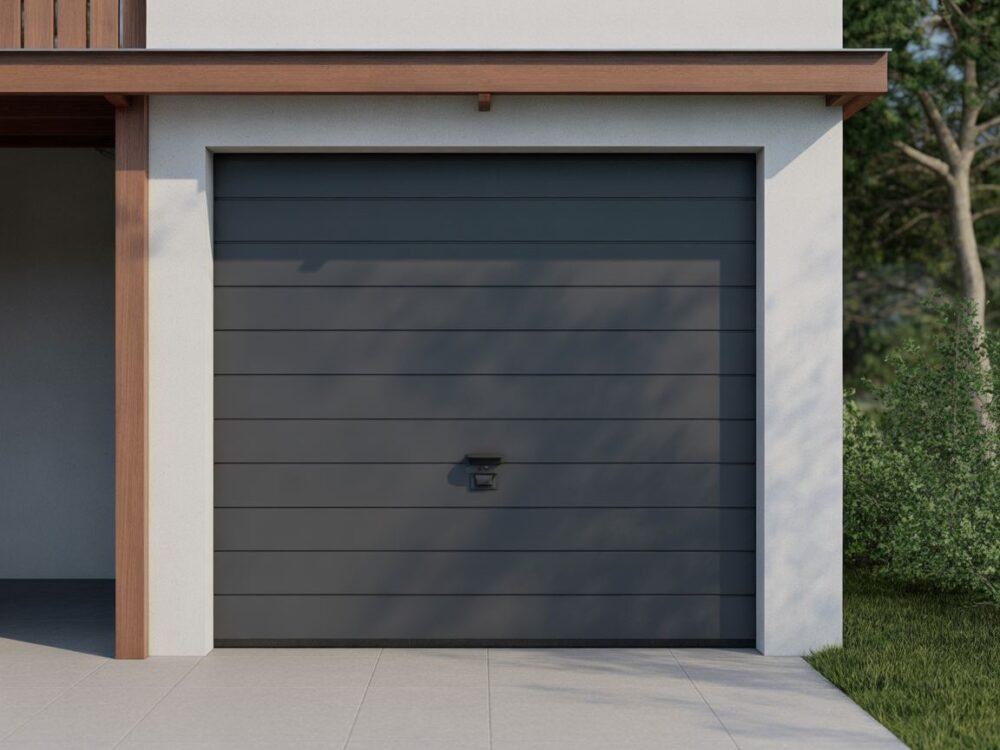

Próg niskiego wejścia – ergonomia bez potykania

Niski próg (ok. 15–45 mm) wymaga równej posadzki i poprawnego ustawienia ościeżnicy, aby skrzydło otwierało się lekko i bez haczenia o podłoże. Producenci zalecają lokalizację furtki w polu centralnym oraz dobór wersji progu do szerokości bramy i przewidywanego ruchu pieszo–kołowego. Przy wjeździe samochodu próg nie powinien tworzyć „garbu” – zadbaj o liniowy styk z uszczelką podłogową oraz odpływ wody na zewnątrz. Dla intensywnego ruchu postaw na próg z potrójnym doszczelnieniem i kompatybilnością z fotokomórkami, co ograniczy przeciągi i poprawi bezpieczeństwo.

Test regulacji i blokada napędu – ostatni szlif

Na koniec zrób serię testów: ręczne cykle podnoszenia bramy, kontrola toru rolek, praca zamka i samozamykacza – skrzydło ma domykać do uszczelki bez odbijania. Zamontuj czujnik furtki (przewodowy lub bezprzewodowy) sparowany z napędem, który odetnie automatyczne otwieranie, gdy przejście jest uchylone. Sprawdź odległość czujnika i magnesu (typowo do 25 mm) oraz zasięg sygnału, a potem potwierdź, że przy otwartej furtce sterownik blokuje ruch bramy. I dopiero wtedy wyreguluj docisk, prędkość samozamykacza i pracę rygli – ma być płynnie, cicho i bez szarpnięć; to ten moment, gdy czujesz, że „klik” zamka oznacza szczelność, a nie przypadek.

Detale, które robią różnicę: uszczelnienia, wyłącznik krańcowy, kompatybilność z napędem i ochrona przed utratą ciepła

Uszczelnienia, które naprawdę trzymają ciepło

W furtce w bramie segmentowej liczą się detale na styku skrzydła i ościeżnicy. Stawiaj na uszczelki z EPDM o podwójnym „piórze” oraz szczotki w newralgicznych miejscach, bo dobrze znoszą zmiany temperatur i nie parcieją. Zwróć uwagę na ciągłość uszczelnienia – przerwa w narożniku szybko zamienia się w przewiew i gwiżdżący szum powietrza.

Jeśli posadzka ma mikrougięcia lub niewielkie „banany”, rozważ próg progowy z elastyczną listwą podłogową, która wypełni szczeliny. To robi różnicę zimą, gdy walczysz z podwiewem i wodą rozchlapywaną spod kół. Masz furkę idealnie spasowaną, a mimo to czujesz chłód? Najczęściej winna jest właśnie dolna krawędź.

Wyłącznik krańcowy furtki: mały element, duży spokój

Wyłącznik krańcowy (kontaktron, mikroprzełącznik) odcina pracę napędu, gdy furtka jest uchylona. Montuj go tak, by reagował już przy minimalnym odchyleniu skrzydła – to eliminuje ryzyko „szarpnięcia” bramy. Popularny jest zestaw magnes + czujnik na ościeżnicy, schowany pod osłoną, z przewodem poprowadzonym wzdłuż ramy do centrali.

Warto mieć wariant bezprzewodowy do trudnych prowadzeń: czujnik w skrzydle, odbiornik przy sterowniku. Pamiętaj o testach cyklicznych: otwórz furtkę na 2–3 cm i spróbuj uruchomić bramę – automat ma pozostać zablokowany. Szybka lista kontroli:

• Stałe, powtarzalne załączenie (bez „martwej strefy”).
• Brak wibracyjnych fałszywych zadziałań.
• Estetyczne i odporne prowadzenie przewodów.

Kompatybilność z napędem: zgraj elektronikę i mechanikę

Każdy napęd ma wejście bezpieczeństwa – podepnij do niego sygnał z wyłącznika furtki, a fotokomórki ustaw tak, by nie „maskowały” błędu otwartych drzwi. Dobrą praktyką jest przypisanie na centrali osobnego komunikatu (dioda/kod), który jasno pokaże stan: „furtka otwarta”. Jeśli masz sterowanie z aplikacji, sprawdź, czy widzisz ten status zdalnie. Mechanicznie dopilnuj, by zamek i rygle nie kolidowały z wózkami rolek ani łukiem prowadnic – centymetr złego posadowienia potrafi wywołać trzaski i rozregulować automat.

Przy cięższych płaszczach z furtką przydaje się łagodny start/stop i ograniczenie siły domykania. Mniej wstrząsów oznacza dłuższe życie uszczelek i cichszą pracę.

Ochrona przed utratą ciepła: małe mostki, duże straty

Zimno najczęściej wchodzi „bocznymi drzwiami”: progiem i narożnikami. Użyj niskiego progu z dobrze dobraną gumą podłogową, doszczelnij boki profilami z komorowymi uszczelkami i sprawdź docisk na całym obwodzie kartką papieru – powinna wysuwać się z oporem. Jeśli garaż jest ogrzewany, rozważ też ocieplenie paneli i wyeliminowanie punktowych mostków (śruby, które przechodzą „na wylot” bez podkładek termicznych). Brzmi jak detal? To często różnica między chłodnym przeciągiem a komfortem pracy przy stole warsztatowym w styczniu.

Typowe błędy i jak ich uniknąć: krzywe cięcia, kolizje z prowadnicami, zbyt wysoki próg i problemy z blokadą wielopunktową

Krzywe cięcia i rozjechane przekątne – prosta droga do nieszczelności

Nieprecyzyjne cięcie osłabia panele i rozstraja geometrię całej bramy – skutkiem są szumy, ocieranie i szybsze zużycie okuć. Zanim uruchomisz wyrzynarkę, sprawdź przekątne planowanego otworu i prowadź cięcie po wyznaczonych liniach, z nawierconymi narożami, tak by blacha nie pękała i nie „ciągnęła” poszycia. Małe odchyłki mnożą się później w zawiasach, zamku i uszczelkach.

W praktyce błąd wychodzi przy testowym domykaniu – jeśli skrzydło ociera o przetłoczenia lub próg, to znak, że krawędzie trzeba skorygować, a ramę wstawić z równym luzem roboczym po obwodzie.

• Wyznacz cięcie taśmą i rysikiem, kontroluj przekątne przed i po wycięciu.
• Nawiercaj naroża, tnij powoli chłodnym brzeszczotem do stali.
• Po cięciu sfazuj krawędzie i zabezpiecz antykorozyjnie, żeby uszczelki miały równy docisk.

Kolizje z prowadnicami i osprzętem – gdzie najczęściej „haczą” furtki

Furtka potrafi wchodzić w konflikt z wózkami rolek, łukiem prowadnic czy zaczepami napędu, gdy jej pozycja jest zbyt blisko krawędzi paneli lub zawiasów. Rozwiązanie? Planowanie centralne i sprawdzenie toru pracy rolek na pełnym cyklu, zanim skręcisz zamek i samozamykacz.

Jeśli po montażu brama „staje” w połowie biegu albo słychać trzaski, zwykle winna jest nierównoległość prowadnic lub źle ustawione wzmocnienia pod zawiasami – skoryguj pion/poziom, dociągnij mocowania i upewnij się, że rygle nie wchodzą w strefę łuku.

Zbyt wysoki próg – potykanie, nieszczelności i gorsza ergonomia

Wysoki próg utrudnia przejazd i podbija ryzyko zawadzenia butem czy kołem wózka, a przy krzywej posadzce tworzy mostek powietrzny. Wybieraj próg niski z profilem odprowadzającym wodę i planuj jego wysokość pod faktyczną posadzkę, nie „przyszłą”.

Sprawdź linię styku z uszczelką podłogową – jeśli papier wysuwa się bez oporu, podnieś docisk lub zmień listwę na bardziej elastyczną. Drobna korekta regulacji samozamykacza ograniczy „odbicia” skrzydła i poprawi szczelność.

Problemy z blokadą wielopunktową – kiedy zamek nie „trafia”

Ryglowanie wielopunktowe bywa kapryśne, gdy rama ma minimalne skręcenie, a zaczepy nie są w jednej osi. Zanim uznasz zamek za wadliwy, ustaw prześwity 3–5 mm, wycentruj zaczepy i sprawdź pracę rygli przy ręcznym domykaniu.

Pamiętaj o czujniku furtki – ma odciąć napęd już przy minimalnym uchyleniu i nie może dawać „martwej strefy”. Jeśli automat rusza z uchyloną furtką, przesuń kontaktron bliżej osi zawiasów i zweryfikuj komunikat sterownika.

Na koniec

Ta furtka ma ułatwiać życie, nie dokładać kłopotów. Gdy pilnujesz cięcia, osiowości i progu, a rygle działają lekko i przewidywalnie, cała brama pracuje ciszej i dłużej. To drobne decyzje w montażu, które później czuć w każdym „klik” i w braku przeciągu.
