Jak zrobić bramę przesuwną krok po kroku – co naprawdę trzeba wiedzieć?
- Typ bramy: przesuwna na szynie lub samonośna – wybierz zgodnie z warunkami podjazdu i miejscem na przeciwwagę.
- Kluczowe etapy: plan, fundament i prowadnice, rama i wypełnienie, wózki/rolki, napęd i testy.
- Materiały: profile stalowe/alu, prowadnica, wózki, rolki, słupki, kotwy chemiczne, beton, farba antykorozyjna.
- Narzędzia: poziomica, spawarka/wkrętarka, miarka, wiertarka, klucze, szlifierka, sznurek murarski.
- Wymiarowanie: światło wjazdu + zapas na luz roboczy i wysokość od gruntu 70–100 mm.
- Bezpieczne prowadzenie kabli napędu w peszlach i zgodnie z instrukcją producenta.
Od czego zacząć: plan i dopasowanie rozwiązania
Zacznij od sprawdzenia miejsca: czy masz gdzie „schować” skrzydło, czy podjazd jest równy i czy da się wykonać stabilny fundament pod prowadnicę i słupki. Oceń, czy lepsza będzie brama na szynie (niższy próg wejścia, ale wymaga utrzymania czystej prowadnicy) czy samonośna (droższa, lżejsza w eksploatacji, potrzebuje przeciwwagi). Zmierz światło wjazdu, zaplanuj kierunek przesuwu oraz wysokość prześwitu nad gruntem, by nie zahaczać o lód czy liście. Zaprojektuj ramę: profil nośny obwodowy, ewentualne rygle, stężenie diagonalne przeciw zwichrowaniu. Pomyśl o wypełnieniu (stal, deski, panele), które doda masy – uwzględnij to przy doborze wózków i napędu. Ustal przebieg kabli w peszlach do skrzynki sterującej i fotokomórek, by uniknąć późniejszych przeróbek. Spójny projekt oszczędza czas, nerwy i budżet.
Pod często bagatelizowany plan podłoża warto poświęcić chwilę: jeśli wybierasz wersję szynową, przewiduj betonowy pas pod prowadnicę; dla samonośnej – punktowe stopy pod słupki i fundament pod wózki. Sprawdź lokalne warunki przemarzania i dobierz głębokość posadowienia. Z góry załóż sposób antykorozji: cynk ogniowy lub podkład + farba poliuretanowa.

Fundament, prowadnice, wózki i słupki
Wytycz linię bramy sznurkiem i poziomicą, zaznacz miejsca pod słup prowadzący i słupek końcowy. Wykonaj fundamenty o odpowiedniej głębokości i klasie betonu, zachowując jedną linię i poziom. Dla bramy szynowej ułóż prowadnicę na betonie, najpierw „na luźno”, sprawdzając prostoliniowość oraz płynność przesuwu – dopiero potem trwale kotw. Dla samonośnej zamontuj wózki jezdne w osi, z rezerwą regulacji wysokości, i zweryfikuj równoległość względem linii najazdu. Ustaw rolkę górną/prowadnik na słupku tak, by stabilizowała pion, ale nie ściskała skrzydła. Zainstaluj łapacz górny i kielich dolny po stronie zamykania, dopasowując do rolki najazdowej. Przejścia kablowe prowadź w peszlach pod fundamentem i do słupa napędowego, zostawiając zapas przewodów. Po związaniu kotew i regulacji wysokości sprawdź ręczny przejazd w pełnym zakresie – bez zacięć i z równym dociskiem do łapaczy.
Przed przykręceniem „na gotowo” zrób próbę „na sucho”: kilkukrotnie otwórz i zamknij skrzydło, obserwując pracę rolek, poziom prowadnicy i kontakt rolki najazdowej z kielichem. Kiedy ruch jest płynny, dociągnij śruby, a miejsca cięć zabezpiecz farbą.
Rama, wypełnienie i napęd: praktyczna układanka
Rama powinna być prosta i sztywna: pospawaj obwód z profili, sprawdź przekątne, dodaj stężenie, przeszlifuj spoiny i zabezpiecz antykorozyjnie. Wypełnienie montuj po pierwszym dopasowaniu ramy do toru – ciężar zmienia balans i punkt podparcia. W bramie szynowej nastaw prześwit 70–100 mm nad gruntem; w samonośnej dobrą praktyką jest większy luz na nowe nawierzchnie i osiadanie. Montując napęd, trzymaj się schematu producenta: pozycja siłownika względem listwy zębatej, fotokomórki na wysokości zderzaka, ograniczniki krańcowe i programowanie siły. Ustaw miękki start/stop, zrób kilka cykli testowych i dopracuj docisk do łapaczy. Na koniec sprawdź odblokowanie awaryjne, działanie pilota i ręczny przesuw. Pamiętaj o okresowej konserwacji: czyszczenie szyny, kontrola łożysk wózków i ponowne smarowanie.
Jeśli planujesz automatykę, przewidź miejsce na skrzynkę sterującą, doprowadzenie zasilania przez osobny obwód oraz ochronę przeciwprzepięciową. Dobrze dobrany napęd pracuje cicho i bez szarpnięć, a właściwie ustawione krańcówki wydłużają żywotność całego zestawu.
- FAQ: Jakie wymiary przyjąć do projektu? Mierz światło wjazdu i dodaj zapas na prowadnik oraz łapacze; przewidź przestrzeń na „chowanie się” skrzydła i wysokość prześwitu nad gruntem.
- FAQ: Brama szynowa czy samonośna? Szynowa jest prostsza i tańsza w budowie, samonośna pracuje lżej w utrzymaniu i nie zbiera zanieczyszczeń pod skrzydłem – wymaga przeciwwagi i sztywniejszej ramy.
- FAQ: Z czego zrobić ramę? Najczęściej z profili stalowych o ściance min. 2 mm; przy aluminium zadbaj o właściwe łączenia i usztywnienia.
- FAQ: Jak prowadzić okablowanie? W peszlach w fundamencie i słupkach, z zapasem przewodów i zgodnie ze schematem producenta automatyki.
- FAQ: Jak ustawić wózki i rolki? W jednej linii, z regulacją wysokości i minimalnym luzem bocznym; rolka górna stabilizuje pion, dolna i najazdowa zapewniają pewne domknięcie.
- FAQ: Jak dbać o bramę? Regularnie czyść prowadnicę, kontroluj łożyska wózków, dokręcaj śruby i odświeżaj zabezpieczenia antykorozyjne.
ŹRÓDŁO:
- https://ulamex.com.pl/akademia-ulamex/jak-wykonac-samemu-brame-przesuwna
- https://ogrodzenia-europlot.pl/jak-zamontowac-brame-wjazdowa-przesuwna-krok-po-kroku/
- https://toprailfences.com/blog/gates-and-entry/how-to-build-a-sliding-fence-gate-2/
| Element | Co sprawdzić | Wskazówka montażowa | Uwagi praktyczne |
|---|---|---|---|
| Typ bramy | Szynowa vs samonośna | Dopasuj do podjazdu i miejsca na przeciwwagę | Samonośna mniej wrażliwa na zabrudzenia |
| Wymiarowanie | Światło wjazdu, prześwit 70–100 mm | Dodaj luz na prowadnik i łapacze | Uwzględnij grubość nawierzchni |
| Fundament | Głębokość, poziom, linia | Wózki/szyna w jednej osi | Kable w peszlach pod fundamentem |
| Rama | Prostokątność, stężenie | Sprawdź przekątne przed malowaniem | Zabezpieczenie antykorozyjne |
| Rolki i wózki | Regulacja wysokości, luz boczny | Najpierw ustaw „na sucho”, potem dokręć | Łożyska smaruj okresowo |
| Napęd | Moc, listwa zębata, krańcówki | Programuj miękki start/stop | Oddzielny obwód i ochrona przepięciowa |
| Testy | Płynność, domknięcie, bezpieczeństwo | Kilkukrotne cykle ręczne i z napędem | Sprawdź odblokowanie awaryjne |
Plan i projekt: wymiary, typ prowadzenia i dobór materiałów do bramy przesuwnej
Wymiary światła wjazdu i zapasu bocznego
Zacznij od realnych potrzeb: szerokość wjazdu dostosuj do gabarytów aut i manewru na podjeździe; dla wygody przyjmuje się co najmniej 3–3,5 m światła, a przy węższych działkach lepiej nie schodzić poniżej komfortowego minimum, by uniknąć ocierania lusterkami.
Zaplanuj „strefę parkowania” skrzydła wzdłuż ogrodzenia: brama szynowa potrzebuje miejsca równego szerokości wjazdu, a samonośna – szerokości wjazdu plus odcinek przeciwwagi, więc sprawdź, czy masz wystarczająco długi odcinek ogrodzenia bez przeszkód.
Typ prowadzenia: szynowa czy samonośna?
Prowadzenie po szynie sprawdza się, gdy podjazd jest równy i można utrzymać czystość toru; to zwykle tańszy zestaw i prostszy montaż, a w małych przestrzeniach bywa jedyną opcją bez przeciwwagi.
Brama samonośna (cantilever) „wisi” na wózkach i nie dotyka gruntu, więc lepiej znosi śnieg, lód i błoto, ale wymaga miejsca na przeciwwagę – praktycznie 30–50% długości światła wjazdu, co zwiększa całkowitą długość konstrukcji.
Przy długich i ciężkich skrzydłach rozważ konstrukcję dwu-torową lub wzmocnioną, aby poprawić nośność i odporność na obciążenia wiatrem oraz równomiernie rozłożyć ciężar na wózkach.
Dobór materiałów: profil, wypełnienie, zabezpieczenie
Do ramy stosuj profile o odpowiedniej grubości ścianek i przekroju, tak by zachować sztywność przy wybranym wypełnieniu; praktyka branżowa to m.in. profile 60×40 mm dla obwodu i rygli, wzmacniane zależnie od szerokości i ciężaru.
Wypełnienie (panele, palisady, sztachety metalowe) znacząco wpływa na masę i „żaglowanie”, więc wraz z rosnącą wysokością i zabudową pełną rosną wymagania na prowadnice, wózki i napęd.
Pamiętaj o antykorozji: ocynk ogniowy i malowanie proszkowe to zestaw, który wydłuża trwałość w warunkach zewnętrznych; elementy toczne i prowadzące dobieraj w stali ocynkowanej, nierdzewnej lub aluminium, zgodnie z ekspozycją na warunki.

Masa, przeciwwaga i automatyka – szybkie kalkulacje
Ciężar skrzydła (np. 4–6 m) potrafi sięgnąć setek kilogramów, co wymusza odpowiedni dobór wózków i fundamentu: im cięższa brama, tym większe siły w eksploatacji.
Dla samonośnej przewiduj przeciwwagę o długości 30–50% światła wjazdu (np. 4 m + 1,2–2 m ogona), aby ruch był stabilny i nie przeciążał rolek oraz napędu.
Zanim wybierzesz napęd, sprawdź maksymalną masę i szerokość obsługiwaną przez producenta oraz zaprojektuj przestrzeń pod listwę zębatą i słupek akcesoriów; duże lub pełne wypełnienia wymagają mocniejszych jednostek i solidniejszych mocowań.
Checklist – zanim ruszysz z projektem
- Światło wjazdu i miejsce na „schowanie” skrzydła (z ogonem przy samonośnej).
- Decyzja: szyna na gruncie czy samonośna z przeciwwagą.
- Profil ramy i wypełnienie dopasowane do masy i wiatru.
- Parametry napędu vs. szerokość i ciężar bramy.
Przemyślany plan oszczędza poprawki – mierz dwa razy, spawaj raz.
Fundament i prowadnice: jak przygotować podłoże, osadzić wózki i zapewnić idealny poziom
Podłoże i ława: stabilna baza pod płynny przesuw
Zacznij od wytyczenia osi bramy sznurkiem murarskim i sprawdzenia spadków podjazdu – pracujesz względem jednej linii, nie krawężnika czy trawnika. Usuń humus i zagęść podsypkę; wykop poprowadź poniżej strefy przemarzania, a szerokość ławy dopasuj do ciężaru bramy i miejsca na napęd. W miejscach pod wózki, słupek prowadzący i łapacze przygotuj poszerzenia oraz przepusty w peszlu na kable.
Betonuj w jednym etapie, pilnując poziomu niwelatorem lub długą łatą. W strefie wózków zatop szpilki/tie-rods lub osadź kosze z prętów – gwinty zostaw nad powierzchnią dla późniejszej regulacji. Zostaw beton do pełnego związania; szybkie skracanie czasu to proszenie się o mikrousiadanie i krzywe torowanie.
Prowadnica szynowa vs. cantilever: precyzja prostoliniowości

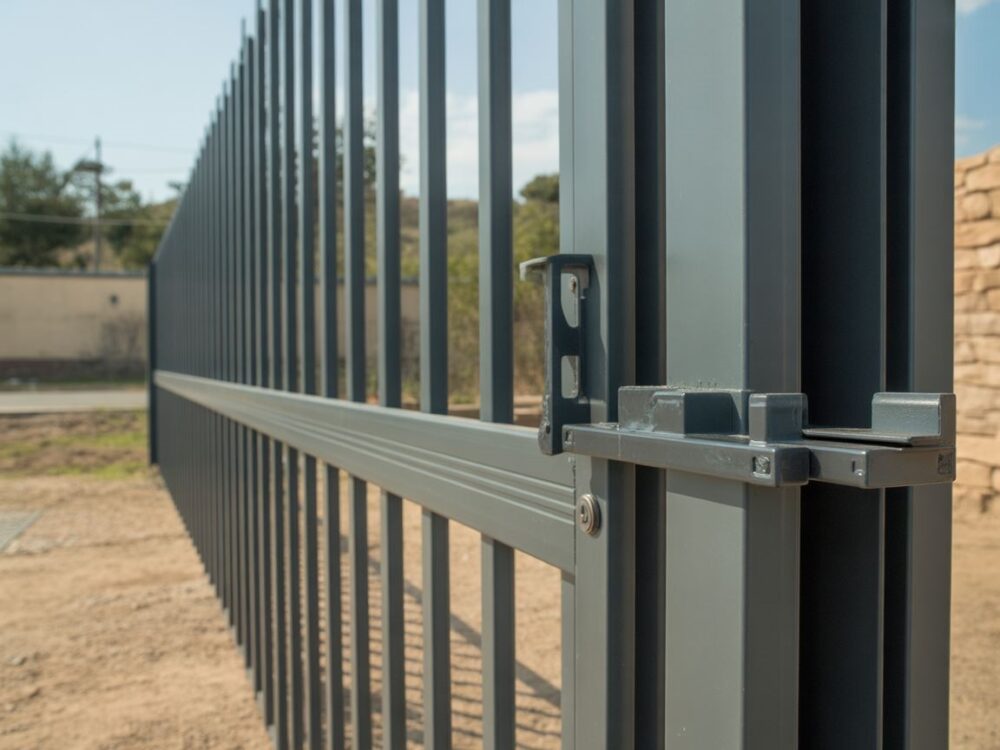

Przy bramie szynowej ułóż szynę „na sucho” i sprawdź prostoliniowość na całej długości skrzydła; każdy milimetrowy zwichrowany odcinek zemści się oporami toczenia. Ustal prześwit 70–100 mm nad gotową nawierzchnią i dopiero wtedy kotw szynę chemicznie w betonie lub do kotew rozprężnych.

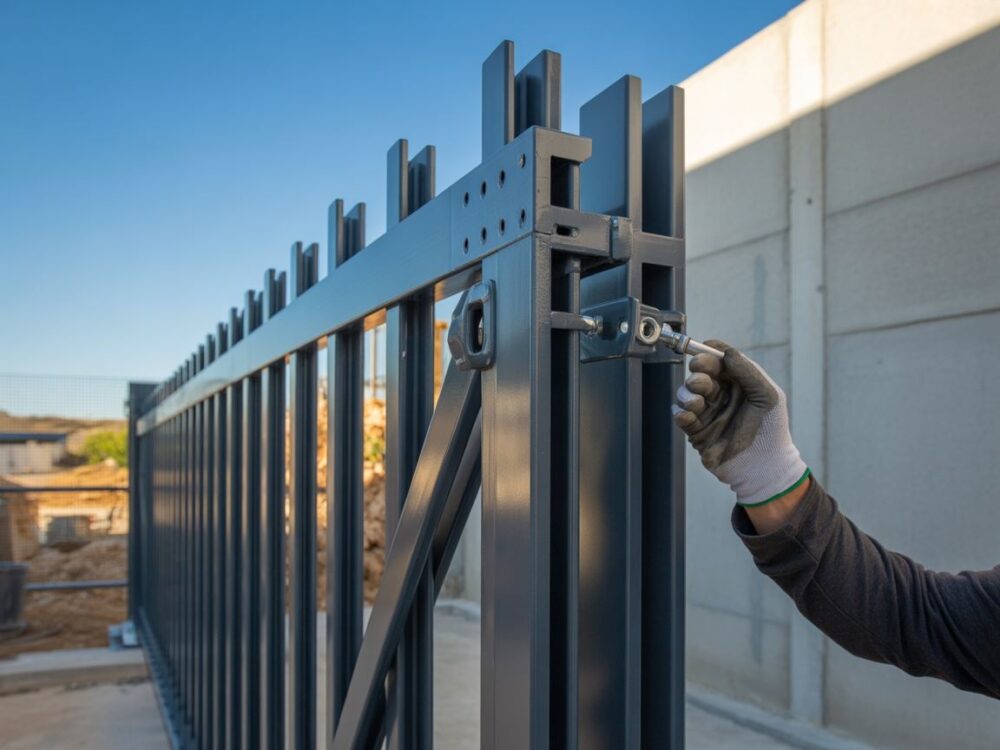

W systemie samonośnym zwróć uwagę na rozstaw wózków i ich wspólną oś: ustaw je równolegle do linii najazdu, z rezerwą regulacji wysokości. Prowadnik górny na słupku ma stabilizować, nie ściskać – zostaw minimalny, kontrolowany luz, by rama nie „płynęła”, a równocześnie nie łapała rezonansów na wietrze.
Osadzanie wózków i finezja poziomowania
Zanim postawisz skrzydło, wypoziomuj podstawy wózków: nakrętki kontruj parami, sprawdzaj poziomnicą wzdłuż i w poprzek. Nasuń skrzydło i wykonaj serię przejazdów ręcznych – bez napędu. Jeśli czujesz „garb”, co 1–2 m kontroluj łatą i koryguj wysokość wózków po pół obrotu nakrętki. Na słupku domykowym ustaw łapacz i kielich tak, by rolka najazdowa wchodziła miękko, bez podbijania ramy.
Dla pewności zrób checklistę:
- Wózki w jednej osi i na tym samym poziomie.
- Minimalny luz boczny w prowadniku górnym.
- Szyna czysta, bez uskoku na łączeniach.
- Prześwit nad gruntem zgodny z planem nawierzchni.
Kontrola jakości: testy, które ratują łożyska i napęd
Przejedź pełen cykl kilka razy: ma być lekko, bez dźwięku „piłowania”, bez dobijania do łapacza. Jeśli brama samoczynnie wraca, szukaj spadku w szynie lub różnicy wysokości wózków. Dopiero po tych testach montuj listwę zębatą i ucz napęd krańcówek. Pomyśl praktycznie: kiedy korytarz ruchu jest prosty jak struna, napęd zostaje tylko eleganckim pomocnikiem, a nie siłownikiem do walki z błędami montażu.
Budowa ramy i wypełnienia: spawanie, usztywnienia, antykorozyjna ochrona i testy pracy
Rama: przygotowanie, spawanie i kontrola prostokątności

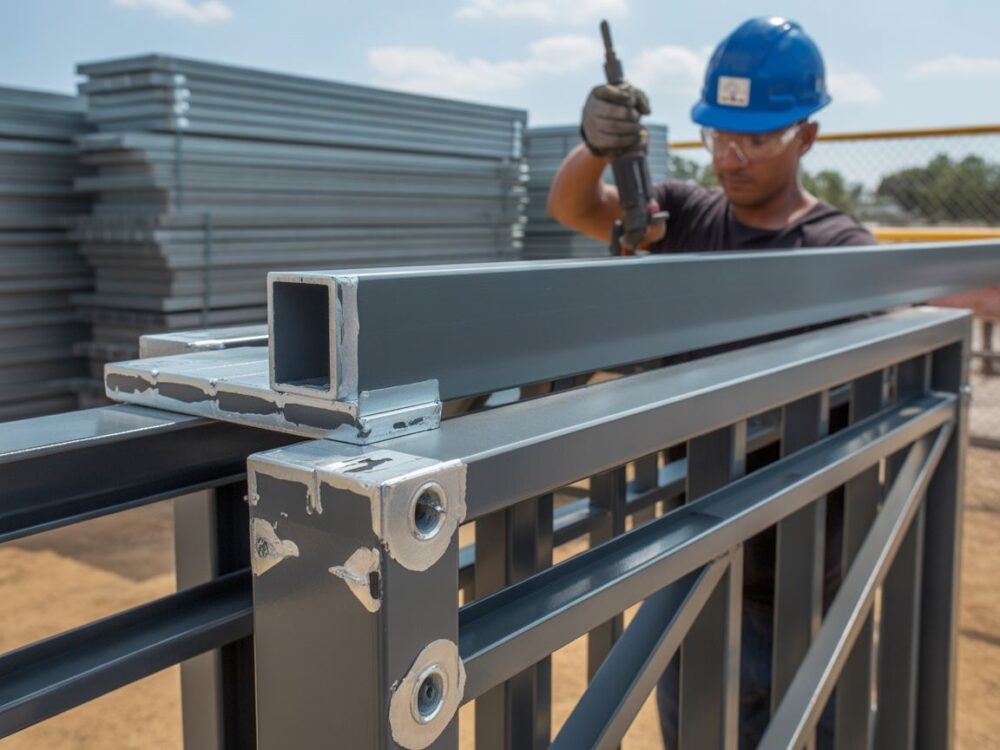

Zacznij od czystych, odtłuszczonych profili i precyzyjnego złożenia na ławach montażowych – najpierw punktuj spoiny, sprawdź przekątne, a dopiero potem pełne przetopy na odcinkach, by nie ściągnąć ramy temperaturą.
W newralgicznych miejscach stosuj krótkie, przerywane odcinki spoin i chłodzenie „na zmianę stron”, co ogranicza paczenie długich profili; po spawaniu przejedź całość łatą i poziomicą, szukając „skrętu” i lokalnych garbów.
Dolny profil nośny traktuj jak belkę – dodaj stężenie diagonalne i rygiel w połowie światła, a przy długich skrzydłach wstaw dodatkowe przewiązki pod wypełnienie, żeby nie „klawiszowało” przy wietrze.
Prosta rama spawa się spokojnie, krzywa – walczy do końca.

Usztywnienia i przygotowanie pod wypełnienie
Rozmieść wzmocnienia „pod siłę”: przy listwie zębatej zaplanuj ciągłą płaszczyznę mocowania oraz wstawki dystansowe, by utrzymać równą linię pracy napędu.
Wypełnienie (panele, palisady, deski kompozytowe) wymaga gniazd lub ramek pośrednich – zachowaj równe moduły i szczeliny dylatacyjne, a punkty mocowań rozplanuj symetrycznie, by nie dociążać jednej krawędzi.
Dla bram samonośnych zadbaj o „ogon” przeciwwagi: wstaw kratownicę trójkątną albo podwójny rygiel dolny; w bramach szynowych dołóż podparcia przy rolce najazdowej, żeby domknięcie było miękkie i powtarzalne.
Antykorozja: czysta stal, cynk i odporna powłoka
Po szlifowaniu spoin oczyść stal do metalicznego połysku, odmuchaj pył i odtłuść – dopiero wtedy gruntuj; najlepszy duet na zewnątrz to ocynk ogniowy + powłoka malarska (np. epoksydowa na podkład i poliuretan jako kolor).
Jeśli cynkowanie nie wchodzi w grę, użyj podkładu reaktywnego na stal i farby nawierzchniowej o wysokiej odporności UV; miejsca cięć i wierceń zabezpieczaj od ręki, zanim wilgoć zrobi swoje.
Pamiętaj o separacji galwanicznej przy miksie materiałów: stal–aluminium rozdziel podkładkami lub uszczelką, a łączniki dobieraj w klasach odpornych na korozję.
Testy pracy: sucho, lekko i bez szarpnięć
Zanim zamontujesz wypełnienie, zrób serię próbnych przejazdów „na sucho”, sprawdzając opory i linię prowadzenia; potem dołóż ciężar i ponownie oceń równowagę oraz dociążenie rolek.
Listwę zębatą ustaw z równym zazębieniem na całej długości, bez „pompowania” zęba; zrób kilka cykli i skoryguj docisk do łapaczy, żeby domknięcie było ciche.
Dobra rutyna testowa?
- kontrola przekątnych i płaskości po spawaniu
- przejazdy ręczne pełnym zakresem bez zacięć
- ustawienie luzu bocznego w prowadniku górnym
- sprawdzenie awaryjnego odblokowania i płynnego start/stop
Automatyka i bezpieczeństwo: montaż napędu, listwy zębatej, krańcówek i zabezpieczeń przeciwzgnieceniowych
Ustawienie napędu i listwy zębatej: sztywno, w osi i z kontrolowanym luzem
Zacznij od stabilnej podstawy pod napęd i ustawienia go w jednej osi z torem bramy. Sprawdź ręczny przesuw – ma iść lekko na całej długości, bez „garbów”. Dopiero wtedy przyłóż listwę zębatą do profilu dolnego i ustaw stały luz 1–2 mm między kołem zębatym a listwą na pełnym skoku. W praktyce najlepiej mocować listwę odcinkami, kontrolując poziomnicą i przejazdami testowymi co 1–2 m.
Łączenia listew układaj tak, by ząb dochodził gładko – bez uskoku i „pompowania”. Jeśli używasz tulei dystansowych lub nitonakrętek, rozmieść je równo i nie wierć w profilu jezdnym. Po wstępnym montażu przejedź bramą ręcznie kilka razy, korygując wysokość listwy i pozycję napędu. Równe zazębienie to cicha praca i mniejsze obciążenie silnika.
Krańcówki: mechaniczne, magnetyczne i „uczenie” skrajnych pozycji
Krańcówki decydują o tym, gdzie brama zwalnia i gdzie się zatrzymuje. W zestawach spotkasz:
- mechaniczne – aktywowane przez „flagi” na listwie zębatej,
- magnetyczne – z czujnikiem w obudowie napędu,
- zliczanie obrotów (encoder) – elektronika uczy się drogi i weryfikuje pozycję punktem odniesienia.
Ustaw flagi lub magnesy po stronie otwarcia i zamknięcia, zostawiając zapas na miękki start/stop. Po wstępnej kalibracji uruchom procedurę „uczenia” – napęd wykona cykle, zapamięta skrajne pozycje i prędkości dojazdowe. Jeśli po nauce widzisz dobijanie do łapacza, przesuń znaczniki o kilka milimetrów i powtórz test.

Fotokomórki i krawędzie bezpieczeństwa: ochrona przed zgnieceniem
Fotokomórki montuj w osi przejazdu, zwykle na wysokości zderzaka auta. Przewody prowadź w peszlu, a czujki ustaw prosto – przerwa wiązki ma natychmiast zatrzymywać lub odwracać ruch podczas zamykania. Kluczowe strefy styku zabezpiecz krawędziami przeciwzgnieceniowymi (aktywna guma lub profil z czujnikiem): na krawędzi najazdowej skrzydła, przy punktach ścinania i w miejscach, gdzie pojawia się ryzyko „nożyc”. W zestawach bezprzewodowych pamiętaj o parowaniu modułów i kontroli zasięgu. Zasada jest prosta: dwa różne typy zabezpieczeń (optyczne i dotykowe) tworzą skuteczną redundancję.
Konfiguracja sterownika i testy bezpieczeństwa: siła, zwłoki, awaryjne wysprzęglenie
Po podłączeniu akcesoriów ustaw parametry sterownika: siłę silnika tak, by brama zatrzymywała się bez szarpnięć, opóźnienia dojazdu do krańcówek oraz reakcję na fotokomórki i krawędzie. Zrób serię testów: kilka pełnych cykli, przerwanie wiązki w trakcie zamykania, dociśnięcie krawędzią do miękkiego elementu, ręczne odblokowanie i przesuw. Jeśli coś trze albo napęd „walczy” z bramą, wróć do osiowania listwy lub regulacji wózków. To szybciej niż wymiana spalonego silnika.
Na zakończenie
Twoja brama jest już zaprojektowana, osadzona i wyregulowana. Automatyka domyka układ: dobrze ustawiona listwa zębata, precyzyjne krańcówki i sprawne zabezpieczenia sprawiają, że brama pracuje płynnie i bezpiecznie. W praktyce wygrywa ten, kto poświęci chwilę na testy i drobne korekty – wtedy napęd staje się pomocnikiem, a nie protezą źle złożonej bramy.
